A carta náutica da Baía de Guanabara é um documento cartográfico produzido para representar informações importantes à navegação, como linha da costa, profundidades, ilhas, perigos submersos, canais, fundeadouros e sinais de auxílio ao navegante.
Ela não deve ser confundida com um mapa turístico ou com uma imagem de satélite. Enquanto esses recursos ajudam a localizar bairros, praias e atrações, a carta náutica utiliza uma linguagem técnica padronizada para representar as condições conhecidas de uma área navegável.
No caso da Baía de Guanabara Rio de Janeiro, não existe apenas um documento cobrindo toda a região com o mesmo nível de detalhes. O Centro de Hidrografia da Marinha mantém diferentes cartas para a baía, sua entrada, o Porto do Rio de Janeiro, terminais e áreas específicas.
🗺️ O que é uma carta náutica?
Uma carta náutica é uma representação cartográfica elaborada a partir de levantamentos realizados em oceanos, mares, baías, rios, canais, lagos e outras áreas navegáveis.
De acordo com o Centro de Hidrografia da Marinha, esses documentos apresentam acidentes terrestres e submarinos, profundidades, natureza do fundo, fundeadouros, perigos à navegação, linha da costa e recursos como faróis, boias, balizas e luzes de alinhamento.
A carta também pode trazer coordenadas, correntes, referências de maré, estruturas portuárias, áreas especiais e pontos facilmente reconhecidos a partir da água.
Essas informações são organizadas por meio de números, cores, linhas, notas, abreviaturas e símbolos padronizados. Por isso, uma pessoa sem formação náutica pode observar a carta e reconhecer elementos geográficos, mas não necessariamente interpretar corretamente todos os dados.

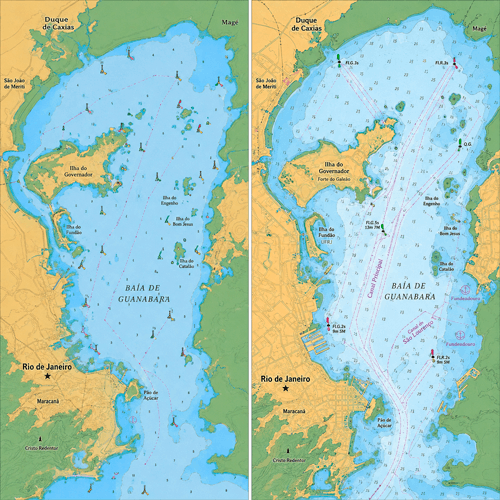

⚓ O que aparece na carta náutica da Baía de Guanabara?
A representação varia de acordo com a área abrangida e com a escala de cada carta. Em documentos que cobrem a Baía de Guanabara RJ, podem aparecer:
• linha da costa do Rio de Janeiro e de Niterói;
• ilhas e ilhotas;
• profundidades e curvas batimétricas;
• pedras, lajes, bancos e obstáculos submersos;
• canais utilizados pela navegação;
• áreas de fundeio;
• boias, balizas, faróis e faroletes;
• portos e terminais;
• pontes, cais, píeres e outras estruturas;
• cabos e dutos submarinos;
• áreas sujeitas a regras específicas;
• pontos notáveis visíveis a partir das embarcações.
Nem toda carta apresenta esses elementos com o mesmo grau de detalhamento. Uma carta destinada à aproximação da baía mostra uma área maior, enquanto uma carta portuária ou de terminal representa uma região menor com mais detalhes.
📍 Cartas oficiais que representam a região
A consulta à lista oficial do Centro de Hidrografia da Marinha mostra que diferentes cartas cobrem a Baía de Guanabara e áreas relacionadas.
Entre os principais documentos disponíveis estão:
→ Carta 1501 — Baía de Guanabara;
→ Carta 1506 — Proximidade da Baía de Guanabara;
→ Carta 1511 — Barra do Rio de Janeiro;
→ Carta 1512 — Porto do Rio de Janeiro;
→ Carta 1513 — Terminais da Baía de Guanabara;
→ Carta 1515 — Baía de Guanabara, Ilha do Mocanguê e proximidades.
A existência de várias cartas não representa duplicação. Cada uma atende a uma cobertura geográfica e a um nível de detalhamento diferente.
A Carta 1501 oferece uma representação mais ampla da baía. Já documentos como as cartas 1512, 1513 e 1515 concentram-se em setores portuários, terminais ou áreas específicas.
🌊 Como as profundidades são representadas?
Os números distribuídos pelas áreas cobertas por água são chamados de sondagens. Eles indicam profundidades associadas ao nível de redução utilizado pela cartografia náutica.
As curvas batimétricas conectam áreas de profundidade semelhante e ajudam a visualizar mudanças no relevo submerso. Elas permitem distinguir setores mais profundos, bancos, margens de canais e áreas rasas.
A profundidade escrita na carta não deve ser interpretada isoladamente como a quantidade exata de água disponível em qualquer momento. A condição observada também pode ser influenciada pela maré, pelo calado da embarcação e por fatores operacionais.
O Centro de Hidrografia da Marinha publica anualmente as Tábuas de Maré. Para a região, a edição inclui dados do Porto do Rio de Janeiro — Ilha Fiscal, uma das referências relacionadas à Baía de Guanabara.
🚢 Canais, fundeadouros e áreas portuárias
A Baía de Guanabara concentra portos, terminais, instalações navais, travessias de barcas, embarcações de apoio, rebocadores e barcos de diferentes portes.
Na carta náutica, os canais podem ser representados por limites, sondagens, boias, alinhamentos e observações. Fundeadouros e setores sujeitos a condições específicas também podem aparecer identificados.
A presença de um canal na carta não significa que qualquer embarcação possa utilizá-lo livremente. O acesso depende das dimensões do barco, das regras vigentes, das condições locais e das determinações da Autoridade Marítima.
Também não é adequado copiar uma linha observada na carta e tratá-la como uma rota pronta. O planejamento da navegação exige análise mais ampla e conhecimento técnico.
💡 Faróis, boias e símbolos náuticos
Os auxílios à navegação ocupam uma parte importante da carta. Faróis, faroletes, boias e balizas são representados com símbolos e abreviaturas próprios.
Quando um sinal possui luz, a carta pode indicar informações como cor, ritmo e alcance nominal. Marcas laterais, sinais cardinais e perigos isolados também utilizam representações específicas.
A publicação oficial utilizada para interpretar esses elementos é a Carta 12000 — Símbolos, Abreviaturas e Termos Usados nas Cartas Náuticas Brasileiras, correspondente à INT 1.
Segundo o CHM, ela reúne os símbolos e abreviaturas empregados nas cartas nacionais e internacionais.
Quem produz e atualiza as cartas?
A edição das cartas náuticas brasileiras é atribuição da Diretoria de Hidrografia e Navegação, que atua como Serviço Hidrográfico Brasileiro.
O trabalho é desenvolvido por meio do Centro de Hidrografia da Marinha e envolve levantamentos hidrográficos, análise de dados, produção cartográfica e atualização dos documentos.
A Base de Hidrografia da Marinha em Niterói é responsável pela impressão das cartas em papel. A comercialização e a distribuição são realizadas pela Empresa Gerencial de Projetos Navais, a EMGEPRON.
💻 Como consultar a carta náutica oficial
O caminho mais seguro começa no portal do Centro de Hidrografia da Marinha.
Na área de cartas raster, o leitor pode pesquisar pelo número ou título do documento. Para a Baía de Guanabara, a busca pode ser feita por termos como “Guanabara”, “Rio de Janeiro”, “Mocanguê” ou pelo número da carta.
Antes de utilizar o arquivo, é necessário observar:
1. número e título da carta;
2. área geográfica abrangida;
3. data de geração do arquivo;
4. último Aviso aos Navegantes aplicado;
5. formato disponibilizado;
6. finalidade permitida para aquele formato.
📄 Carta em papel, raster, GeoTIFF e eletrônica
Os formatos não possuem necessariamente a mesma finalidade.
Carta em papel
É o documento náutico impresso utilizado no planejamento e acompanhamento da navegação. Deve ser mantido atualizado com as correções aplicáveis.
Carta raster
É uma versão digital da representação gráfica da carta. Os arquivos raster KAP/BSB disponibilizados pelo CHM dependem de programa compatível para sua visualização.
Segundo o órgão, os arquivos raster disponíveis são atualizados até o último Aviso aos Navegantes permanente aplicado a cada documento.
GeoTIFF
O GeoTIFF é um arquivo de imagem georreferenciada. O CHM informa expressamente que seus arquivos GeoTIFF são disponibilizados para fins acadêmicos e não devem ser utilizados como auxílio à navegação, pois não recebem atualização regular.
Carta Náutica Eletrônica
A ENC é uma base vetorial destinada a sistemas eletrônicos de navegação compatíveis. Seus elementos podem ser organizados em objetos e camadas, diferentemente de uma simples imagem digital.
O CHM não disponibiliza as ENC para download direto em seu site. Conforme a orientação oficial, elas são distribuídas por centros internacionais autorizados.
🔄 Por que consultar os Avisos aos Navegantes?
Alterações podem ocorrer depois da publicação de uma carta. Uma boia pode ser reposicionada, uma luz pode mudar, uma obra pode criar uma restrição e uma nova informação hidrográfica pode exigir correção.
Os Avisos aos Navegantes são publicações periódicas destinadas à atualização das cartas e demais publicações náuticas brasileiras.
As correções são apresentadas como:
− Avisos Temporários, relacionados a situações com duração limitada;
− Avisos Preliminares, utilizados para alterações previstas ou ainda não concluídas;
− Avisos Permanentes, incorporados definitivamente à documentação.
Alguns avisos permanentes incluem recortes, notas ou quadros que devem ser aplicados à carta. O próprio CHM recomenda a leitura das informações gerais dos folhetos para compreender corretamente o sistema de atualização.
🧭 Cuidados ao interpretar uma carta
A leitura correta envolve mais do que observar profundidades e desenhar linhas entre dois pontos.
É necessário compreender escala, coordenadas, datum, projeção, símbolos, abreviaturas, notas, advertências, balizamento, marés e características da embarcação.
A escala merece atenção especial. Ampliar uma carta digital na tela não cria dados adicionais. Quando o usuário dá zoom excessivo, apenas aumenta os elementos já presentes no documento.
Uma carta também não substitui:
» habilitação náutica;
» planejamento da viagem;
» equipamentos obrigatórios;
» previsão meteorológica;
» informações atualizadas de maré;
» regras da Capitania dos Portos;
» conhecimento das condições locais;
» manutenção adequada da embarcação.
Para um passeio na Baía de Guanabara Rio de Janeiro, a carta pode ajudar a compreender a geografia marítima, mas não funciona como um roteiro turístico pronto.
❓ Perguntas frequentes
Posso publicar um recorte da carta raster em um site comercial?
Não sem verificar as condições de autorização. O CHM informa que as cartas raster disponibilizadas gratuitamente não podem ser reproduzidas, compiladas ou derivadas para fins comerciais. O uso comercial de produtos da DHN precisa ser avaliado pelo órgão e pode exigir acordo com a EMGEPRON.
A carta náutica mostra a qualidade da água da baía?
Não. A carta representa informações voltadas principalmente à navegação, como profundidades, perigos, costa, fundeadouros e sinalização. Dados sobre poluição, balneabilidade ou qualidade ambiental devem ser procurados em levantamentos e sistemas ambientais específicos.
A carta informa onde é permitido pescar ou mergulhar?
Não necessariamente. Ela pode representar áreas especiais, perigos ou restrições cartografadas, mas não substitui a legislação, as autorizações, os avisos locais e as regras aplicáveis a atividades de pesca ou mergulho.
A Baía de Guanabara sob a Perspectiva da Navegação
A carta náutica transforma a complexa paisagem marítima da Baía de Guanabara em uma linguagem organizada e tecnicamente padronizada.
Seu verdadeiro valor não está apenas em mostrar onde ficam ilhas, canais ou áreas profundas, mas em reunir informações que ajudam o navegante a reconhecer limites, referências e possíveis riscos.
Para o público geral, ela também oferece uma nova forma de observar a baía: não apenas como paisagem do Rio de Janeiro, mas como um espaço vivo de circulação, infraestrutura e conhecimento hidrográfico.
